PLC - 트랜지스터 PNP, NPN형 , 싱크, 소스

트랜지스터

Trans : 변환 + Resistor : 저항 = 가변저항

"변화하는 저항을 통한 신호 변환기

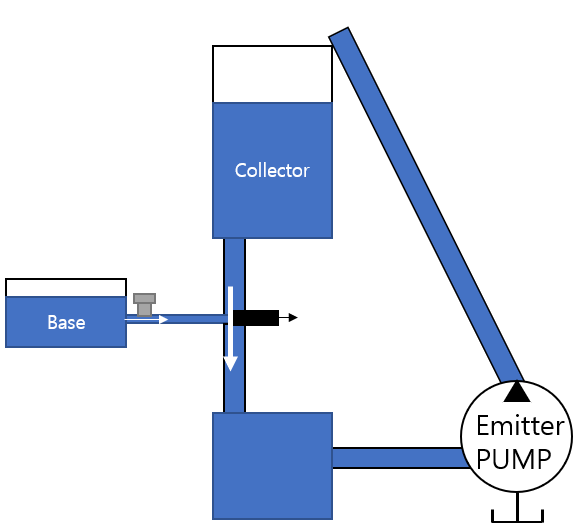

높은 위치에 물을 모아두는 Collector 물통에서 물이 흘러 내려오면, 아랫 물통에 차오르고 쌓인 물을 분사해주는 Emitter라는 펌프를 통해 다시 퍼올려준다고 생각해보자. 그런데, 물을 모아주는 윗 물통과 아랫물통 사이에는 그 중간에 검정색 마개로 막혀있다.

출처 : https://m.blog.naver.com/3lastbaek5/221928367431

물이 흐르는 조건 : Base의 호스가 열려 물이 흐를때 그리고 그 검정 마개는 Base에서 물이 흐르면 열리는 구조로 되어 있다고 생각하자.

​

이런 구조에서 발생하는 일련의 과정은 아래 두가지의 현상을 발견하게 한다.

1. Base의 물은 Collector 물통의 물을 흐르게 만든다.

2. Base의 물은 조금만 흐르게 했지만

Collector에 있는 물까지 흘러서 더 많은 물이 흐르게 되었다.

​

​

위에서 말한 윗물통 Collector는 트랜지스터의 컬렉터이고

아랫물통 펌프 Emitter는 트랜지스터의 에미터이고

BASE는 그대로 트랜지스터의 베이스이다.

출처 : https://m.blog.naver.com/3lastbaek5/221928367431





트랜지스터에서 발생하는 현상은 두가지이다.

첫번째, 신호를 전환(On/Off)시킨다.

두번째, 신호를 증폭시킨다.

​

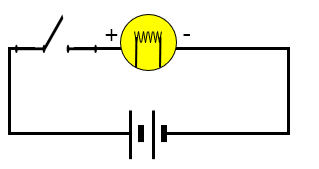

1) 전환(:Switch) 역할

입력단-공통단 사이에 작은 신호를 (ON/OFF)하면,

출력단-공통단 사이에 큰 신호가 (ON/OFF) 된다.

입력단의 작은 신호를 통해서

출력단의 신호를 ON/OFF 할 수 있는 스위치 역할을 하는 것이다.

​

2) 신호 증폭

신호 증폭의 개념으로는

입력단에는 작은 전류만 흘려보냈는데

출력단에 입력단에 비해 큰 전류가 흐르게 되는 것이다.

​

즉, 입력단과 출력단으로만 구분해본다면,

작은 신호를 큰 신호로 증폭 시키는 역할을 한 것이기도 하다.





포토커플러





소스 타입

입력에 +가 com으로 연결되고 (-) 가 스위치를 통해 PLC로 연결되는 데 전류는 +에서 (-)오 흐른다고 정의하므로 이 경우 COM으로 들어간 +전류가 스위치가 연결된 PLC단자로 흘러 나오기 때문에 이 것을 소스타입이라고 합니다.

간단히 말해 TR이나 IC에서 +든 –든 전압이 출력되는 것을 의미합니다.



소스 입력(COMMON형 + )

-입력 신호의 종류가 (DC24/12V)일 경우, 신호가 ON될 때 입력단자로부터 부하로 전류가 유입되는 방식입니다.

PLC접점 ON -> 스위치

출처 : http://bbangpower-blog.blogspot.com/2018/10/plc-sink-source.html

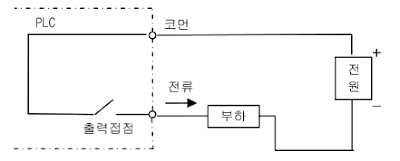

소스 출력

-출력의 종류가 트랜지스터일 경우, PLC출력 접점이 ON될 때 출력단자로 부터 부하로 전류가 유입되는 방식입니다.

PLC접점ON -> 부하

출처 : http://bbangpower-blog.blogspot.com/2018/10/plc-sink-source.html



싱크 타입 우리나라, 일본 npn타입

소스타입과 반대로 (+)가 스위치로 연결되고 (-)가 com에 연결된 것을 말합니다.

전류가 출력되는 것이 아니라 GND가 되어 외부 전위를 받아들이는 형태입니다.



싱크 입력(COMMON형 + )

-입력 신호의 종류가 (DC12/24V)일 경우, 입력신호가 ON될 때 PLC입력단자로 전류가 유입되는 방식입니다.

PLC접점 ON스위치 -> PLC입력단자

출처 : http://bbangpower-blog.blogspot.com/2018/10/plc-sink-source.html



싱크 출력

-출력의 종류가 트랜지스터일 경우 PLC출력 접점이 ON될 때 출력단자로 전류가 유입되는 방식입니다.

PLC출력접점ON 부하 -> 출력단자

출처 :http://bbangpower-blog.blogspot.com/2018/10/plc-sink-source.html





PNP, NPN 타입 중 무엇을 선택해야 하나?



애매할 경우 PNP와 NPN의 2선식의 겸용을 쓰는 것을 추천한다.



3선 결선 방식의 센서는 회로와 트랜지스터 구성방식에 따라 PNP 타입과 NPN 타입으로 나눌 수 있습니다. 보통 PNP, NPN 센서 타입 중 어떤 것을 사용할 지는 센서가 사용될 회로의 환경에 달려 있습니다. 릴레이를 사용하는 전통적인 회로 구성방식에서는 아래와 같이 PNP, NPN 센서를 사용할 수 있습니다.



쉽게 기억을 하고 구분하는 방식은N은 Negative 네거티브 - 음극 (N상), P는 Positive 포지티브 - 양극 (P상)



- PNP : 부하가 음극(N상)에 연결되어 Positive 입력신호를 On/Off하는 타입

출처 : https://m.blog.naver.com/3lastbaek5/221928421796



- NPN : 부하가 양극(P상)에 연결되어 Negative 입력신호를 On/Off하는 타입

출처 :https://m.blog.naver.com/3lastbaek5/221928421796



​

NPN는 우리나라 일본은 많이 사용

PNP는 우리나라와 일본을 제외한 외국
