MYSQL 테이블과 도식화

1. 그림(도식화된것)을 그리고 테이블 만들기 (Froward Engginner Database)

파일에서 뉴 모델을 클릭하고 db1을 클릭하여 이름을 바꾸어 주고 Add Diagram을 클릭합니다.

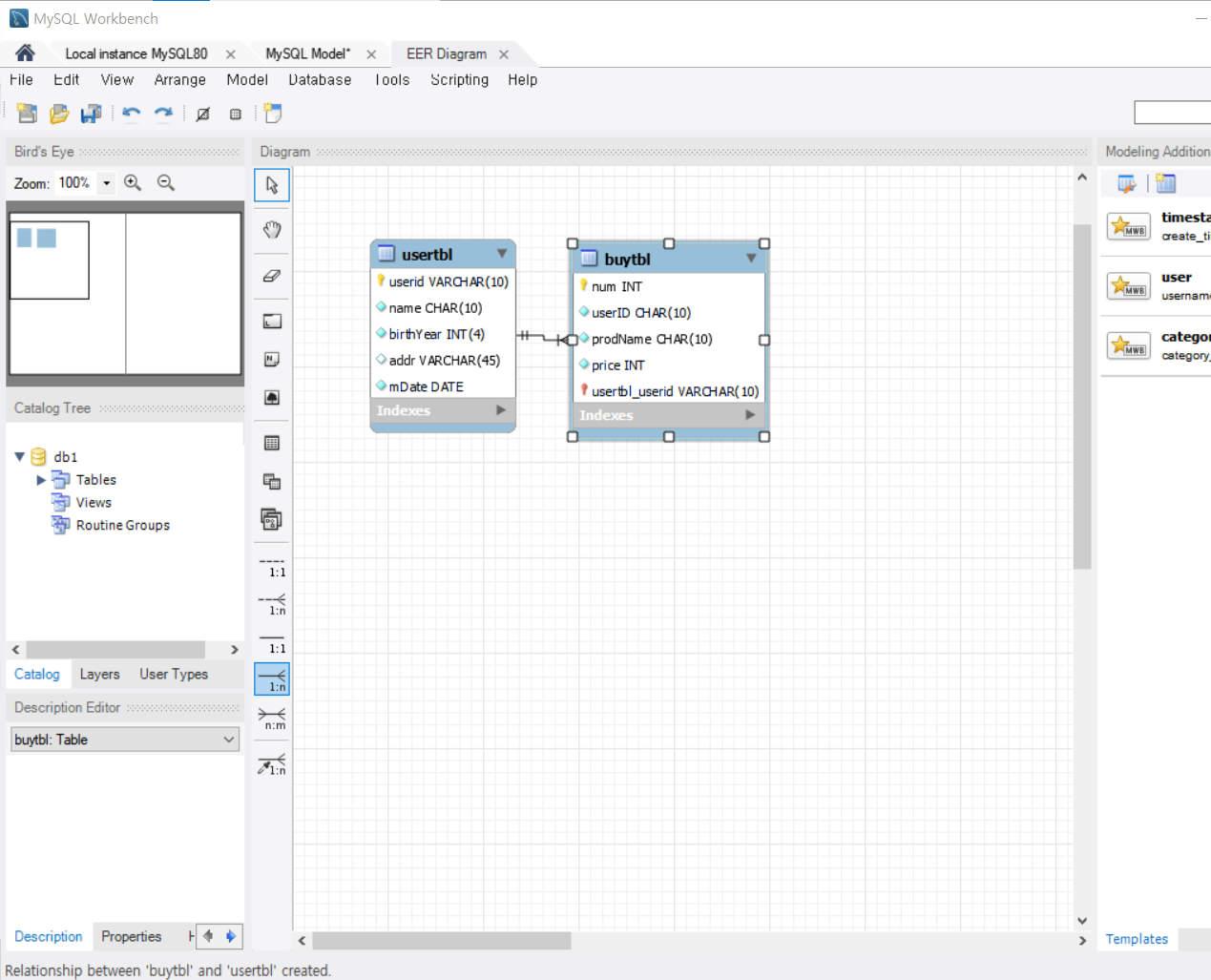

여기서 테이블모양을 클릭하여 도표에 찍어줍니다

도표에 만들어진 테이블을 클릭하여 이름과 각각의 컬럼과 타입을 지정하여 줍니다.

1:N은 N의 외래키부터 찍고 그다음의 1의 기본키를 찍어주어야 합니다.

저장을 하고 끈다음 다시 접속을 해야 이상한 에러를 줄일 수 있습니다.

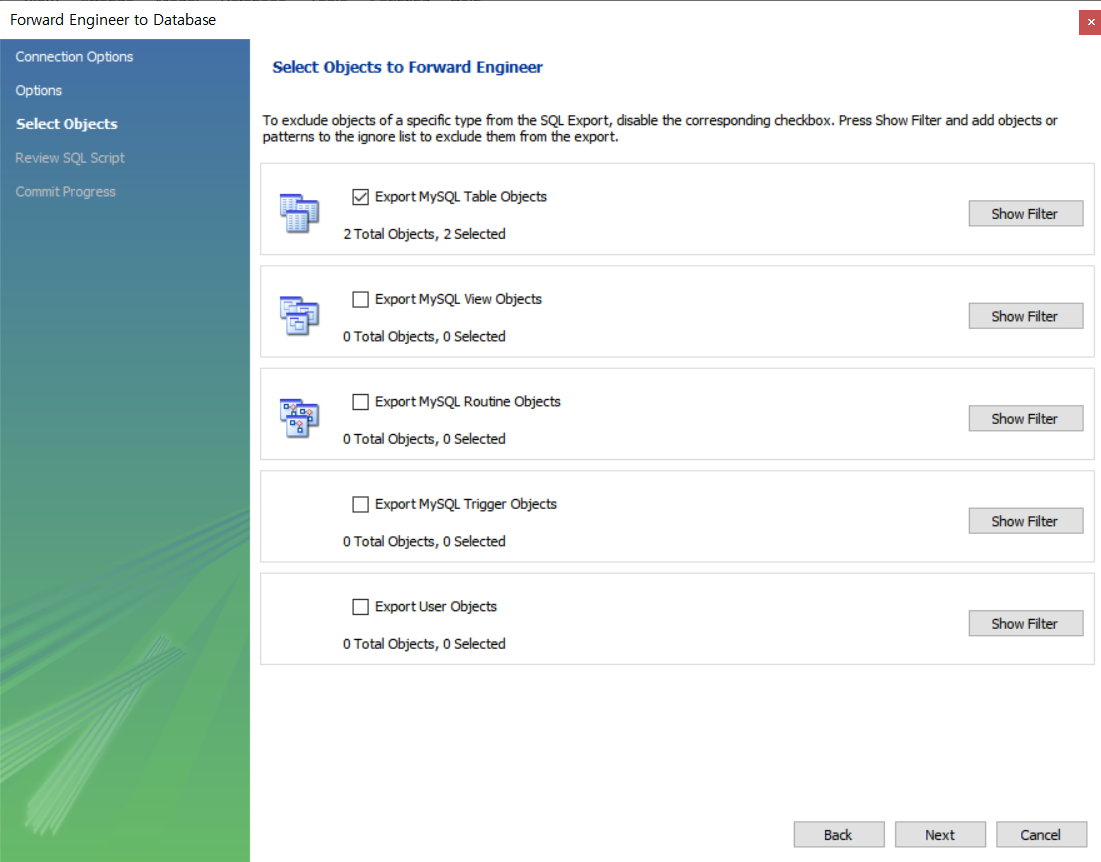

메뉴의 Database를 클릭하여 Forward Engineer to Database를 클릭하고 Stored Connection에 Local 블라블라를 클릭하고 Next를 계속 클릭하여 줍니다.

스키마 상태에서 Refresh All을 클릭하여 줍니다.
